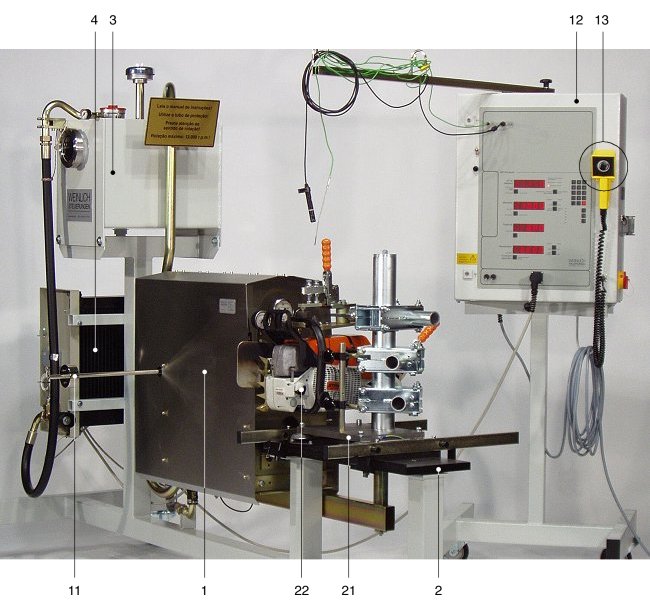

Der Prüfstand besteht im Wesentlichen aus
-
der Brems- und Messeinheit,
-
einem Kalibrierhebel 11 zum Kalibrieren der
Drehmomentmessung,
-
der Auswerte-, Anzeige- und Steuereinrichtung 12
mit dem MP - Computer (kurz „Steuereinheit“),
-
einem Handbediengerät mit dem „Drehzahlknopf“
13 zur Steuerung der Bremseinheit durch einen
Drehzahlsollwert,
-
und dem PC - Benutzerprogramm „Diagramm für Windows“
Die Brems- und Messeinheit
besteht aus
-
einer hydrostatischen Bremseinheit (unter der
Abdeckung 1),
-
Messeinrichtungen für Drehzahl und Drehmoment
(unter der Abdeckung 1),
-

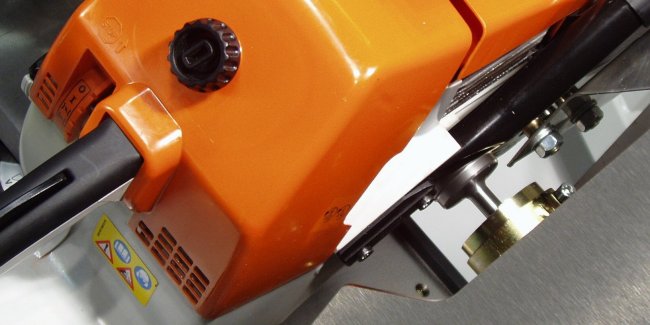

einem Tisch 2 mit prismatischer Führung und
Spannelementen zum Spannen von Modulplatten 21 mit zu
erprobenden Motoren 22,
-
einem Ölbehälter 3
-
und einem Ölkühler 4 mit Luftkühlung durch
einen Ventilator.
Brems- und Messeinheit und Steuereinheit stehen jeweils auf einem
rollbaren Untergestell. Sie sind durch steckbare Kabel miteinander
verbunden. Beide Einheiten zusammen bilden ein Bremsdynamometer.
|
