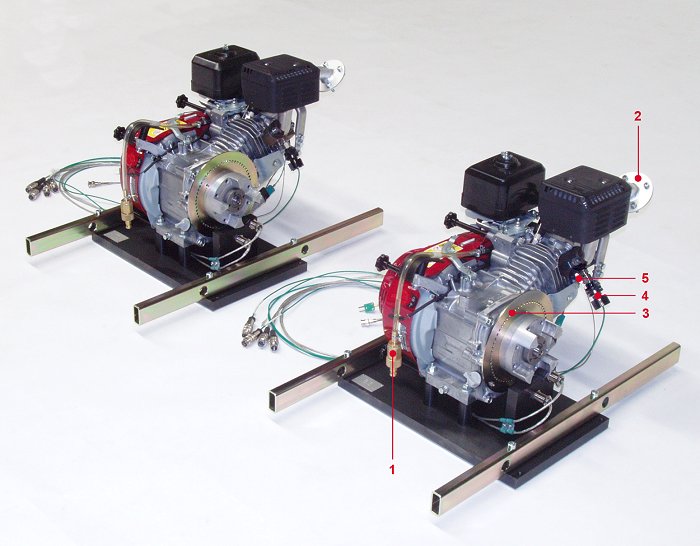

Einzylinder-Verbrennungsmotoren auf Modulplatten zur Befestigung auf dem Prüfstand MPW Modular.

Die Motoren sind baugleich bis auf ihren Verdichtungsgrad (CR = compression ratio):
1. CR = 8,5 = Originalwert.
2. CR = 10 = veränderter Wert.

Beide Motoren sind Sonderanfertigungen mit Spezialausrüstung für folgende Messungen:

Verbrauchsmessung:

• Schnellverschlusskupplung (1) zum Anschluss an einen externen Treibstoffkanister auf einer Präzisionswaage.

Abgasanalyse:

• Flansch (2) am Originalauspuff zum Anschluss eines flexiblen Metallschlauches mit zwei Röhrchen zur Abgasentnahme und -rückführung.

Drücke abhängig vom Arbeitszyklus:

• Zylinderdruck:
  • Ersatz der Originalzündkerze durch eine Messzündkerze mit Drucksensor, mit Verbindung zum Ladungsverstärker.
  • Pulsgeberscheibe (3) und zwei Sensoren zum Erfassen des Kurbelwinkels.
• Absolutdrucksensoren
  im Ansaugkanal nach der Drossel und im Abgasstrom (4).

Temperaturen:

• Thermoelemente unter der Zündkerze (Zylinderkopftemperatur) und im Abgasstrom (5).

Verstelleinrichtungen für

• Zündzeitpunkt
• Gemisch (fett/mager)
